Phased Array
Innovativ ultraljudsprovning för industrisektorn
Phased Array, PAUT, är en avancerad metod inom oförstörande provning, OFP, som bygger vidare på traditionell ultraljudsprovning, UT. PAUT används för att i tidigt skede detektera indikationer och brister i kritiska material, konstruktioner samt komplexa geometrier.
Ursprungligen utvecklad för radar- och medicinsk teknik, erbjuder Phased Array en hög grad av flexibilitet och precision genom elektronisk styrning av ultraljudsstrålens parametrar, såsom vinklar, fokusavstånd och storlek.
Med PAUT kan provningsingenjören snabbt ändra ljudfältets vinkel utan att behöva flytta sökaren, vilket möjliggör effektiv och noggrann avsökning av komplexa objekt. Genom sektorscanning och fokuserad signalbearbetning kan defekter såsom sprickor, driftinducerade defekter, porositet och korrosion upptäckas, även i ogynnsamt orienterade områden.
Hur används Phased Array?
PAUT används för inspektion av svetsar, metaller, betong, kompositer och polyeten vid exempelvis tillverknings- och installationskontroller. Panntuber, rörböjar, rörledningar och turbiner är vanliga appliceringsområden i industrianläggningar. Tekniken är också oumbärlig för att identifiera defekter som delamineringar, inneslutningar och materialförändringar i samband med kvalitetskontroll och materialkaraktärisering.

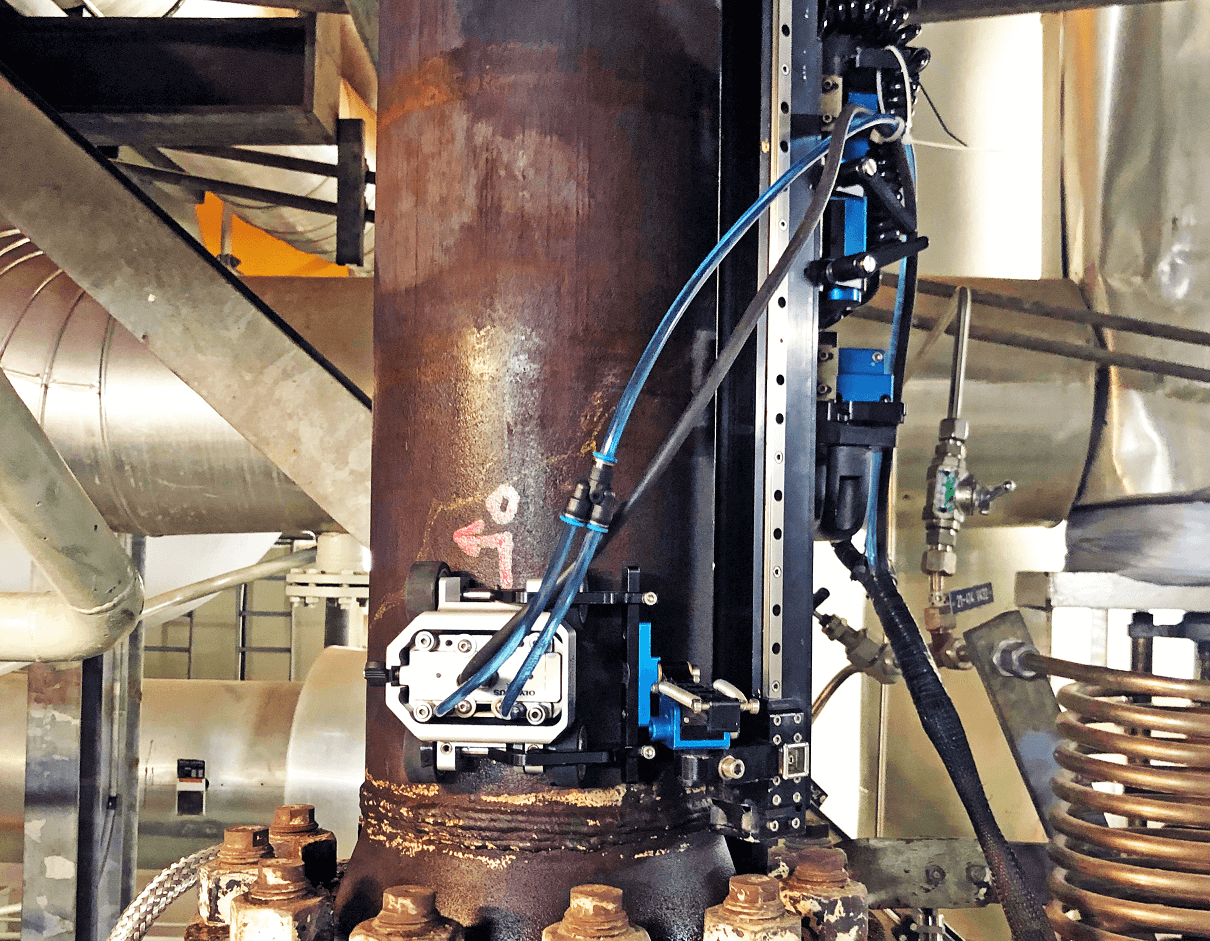

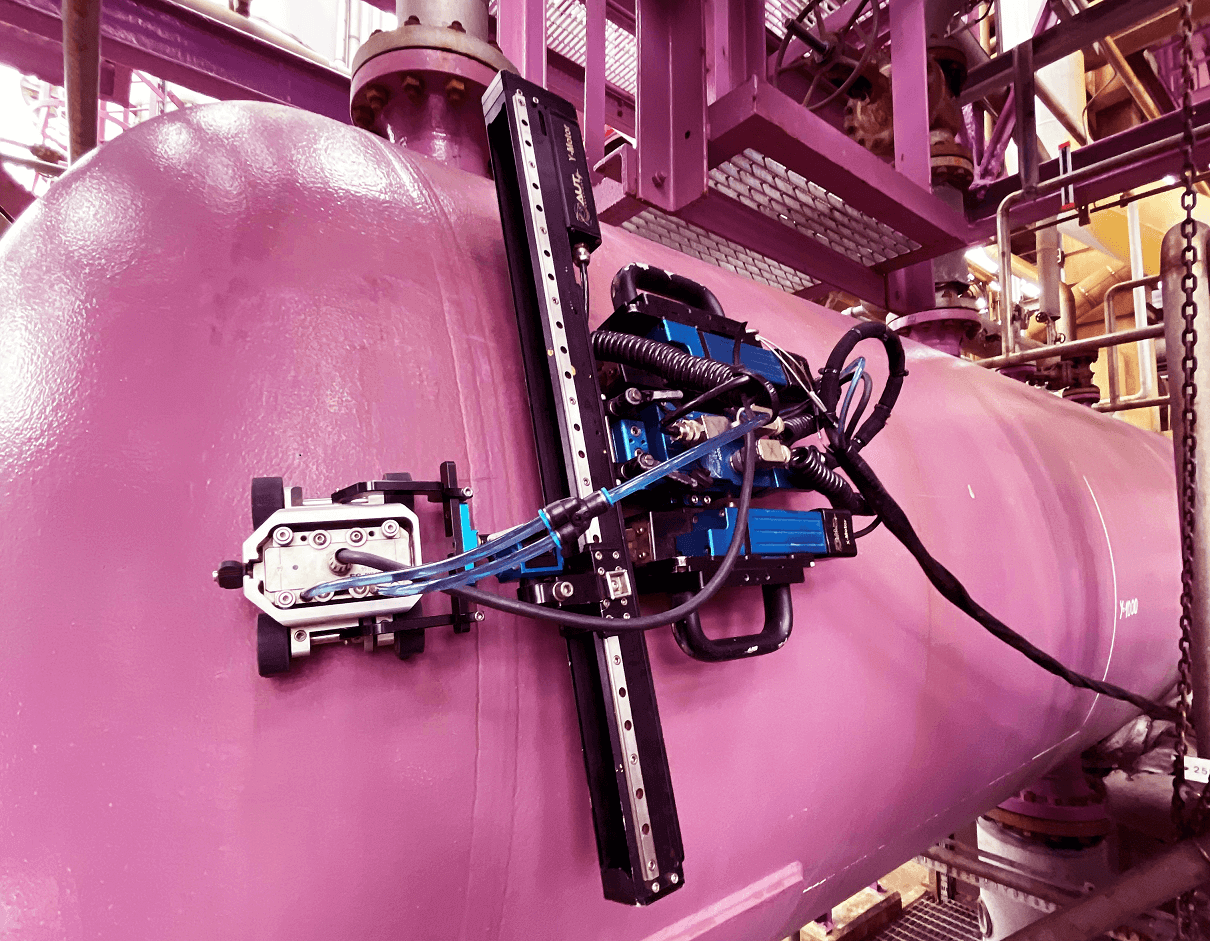

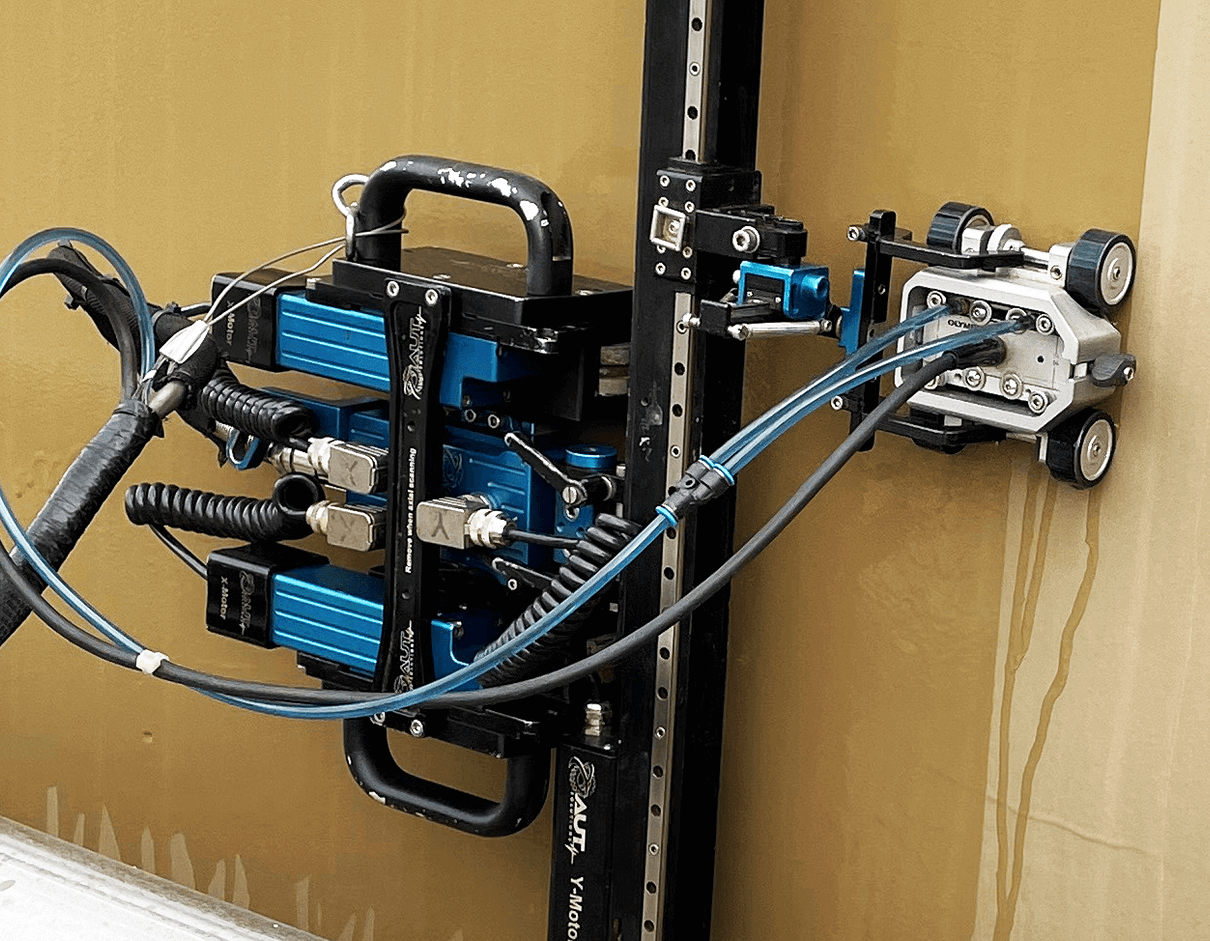

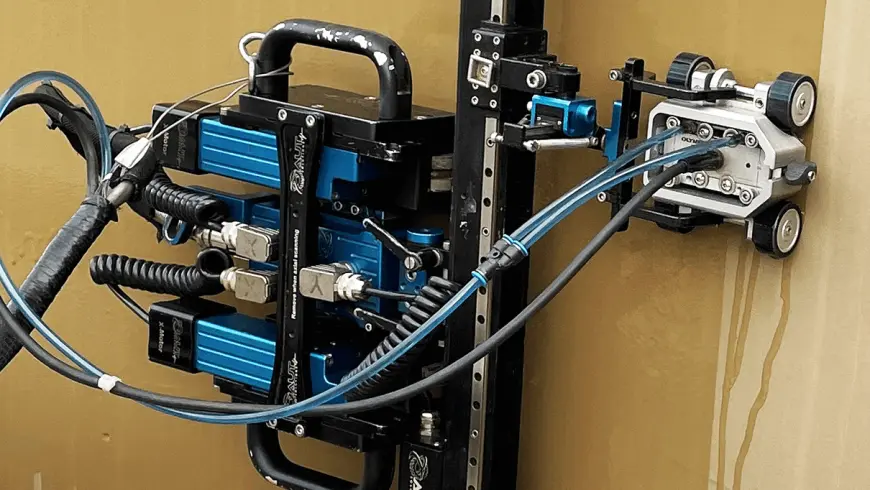

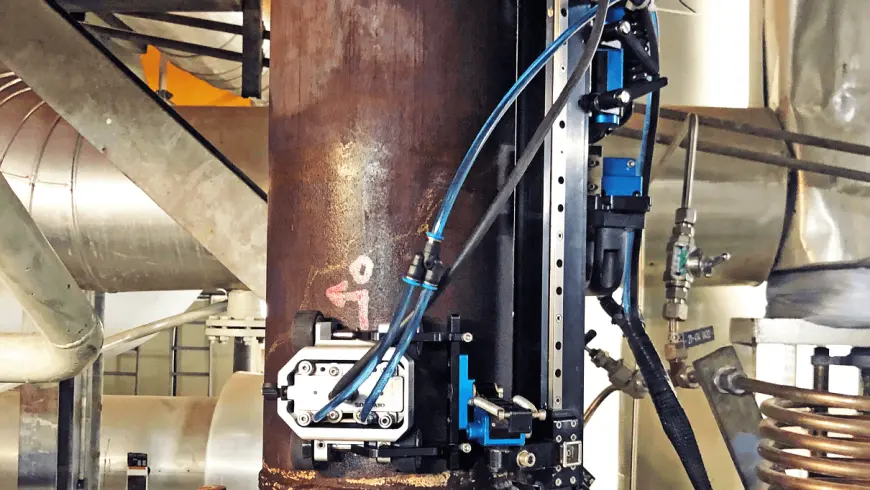

Automatiserad, alternativt semiautomatiserad skanning minskar inspektionstiden och gör det möjligt att använda skräddarsydda Array-sökare för specifika uppdrag – till exempel små sökare för trånga utrymmen eller större sökare för bredare täckning. Metoden uppfyller internationella standarder som ISO 17640 och ISO 11666 inom oförstörande provning av svetsar.
Innovativ provning som säkrar hållbarhet och kvalitet i kritiska projekt
5 fördelar med PAUT-teknik
Phased Array är en ovärderlig resurs inom exempelvis industrisektorn tack vare dess förmåga att upptäcka defekter tidigt och med hög precision. Några av de viktigaste fördelarna inkluderar:
- Ökad effektivitet: Elektronisk skanning möjliggör snabbare avsökningar.
- Flexibilitet: En sökare kan kalibreras för olika applikationer och uppdrag.
- Precision: Fokuserad signalbearbetning ger bättre signal/brus-förhållande, SNR.
- Anpassningsbarhet: Array-sökarnas storlek och inställningar kan anpassasefter uppdragets behov.
Ultraljudsprovning kompletterar Phased Array
Ultraljudsprovning kompletterar Phased Array genom att möjliggöra detektering av inneslutna defekter, tjockleksmätningar och inspektion av material i olika former och tjocklekar. Kombinationen av dessa NDT-metoder erbjuder en heltäckande lösning för att förebygga långsiktig hållbarhet i kritiska industriprojekt.
Med DEKRA:s expertis inom PAUT-området kan du vara trygg med att dina konstruktioner och anläggningar håller högsta standard. Välkommen att kontakta oss för att lära dig mer om hur vi kan hjälpa dig med dina kvalitets- och säkerhetsutmaningar.
